1.Подключение оборудования
1.1. Оборудование, необходимое для подключения к сети Интернет по ADSL

Для подключения к сети Интернет по ADSL-технологии необходимы:

• Компьютер;
• ADSL-модем;
• Сплиттер;
• Набор кабелей для соединения модема с телефонной сетью и компьютером.
Требования к компьютеру:
• Сетевая карта с интерфейсом Ethernet 10/100Base-T (в случае если модем с Ethernet)
либо USB интерфейс (в случае если модем с USB)
• Операционная система любая из следующих: Windows 98, ME, 2000, XP.

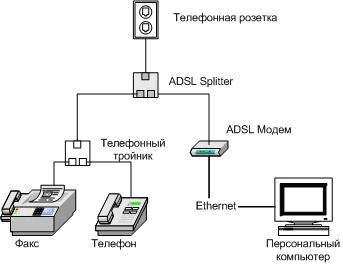

Схема подключения ADSL-оборудования

1.2. Порядок подключения оборудования
Подключение оборудования производится в следующей последовательности:
• Подключите сплиттер к телефонной линии;
• Подключите к сплиттеру телефонный аппарат и модем;
• Подключите компьютер к модему;

1.2.1. Установка сплиттера
Соедините разъем LINE на сплиттере с телефонной розеткой (линией). Если у Вас установлены телефонные розетки старого образца (пятиштырьковые), то необходимо будет приобрести переходник на евроразъем (RJ11).
Внимание!!! Если у вас несколько телефонных розеток или имеются параллельные телефонные аппараты, то сплиттер нужно установить до всех разветвлений вашей телефонной линии. Для стабильной связи очень важно чтобы на телефонной линии до сплиттера и от сплиттера до модема не было ненадёжных контактов (скруток и т.п.) Так же не рекомендуется использовать для соединений кабель ТРП («лапша»).

1.2.2 Подключение модема
Соедините разъем модема с надписью DSL или WAN с разъемом сплиттера с надписью MODEM, используя телефонный кабель из комплекта поставки модема. Соедините порт LAN на модеме с Ethernet-портом на компьютере или Ethernet-коммутатором при помощи Ethernet-кабеля из комплекта поставки. Подключите адаптер питания и включите модем, нажав кнопку «ON/OFF» на модеме.

1.2.3. Подключение телефонного аппарата
При помощи второго кабеля из комплекта поставки подключите телефонный аппарат к разъему PHONE на сплиттере.

2.Настройка ADSL модема
Необходимые базовые настройки модема.
• VPI (Virtual Path Identifier) = 0
• VCI (Virtual Circuit Identifier) = 35
• Тип инкапсуляции = Bridged IP over ATM LLC SNAP (RFC1483)
• Категория сервиса = UBR
• Режим включения = Bridge
• Modulation = Multimode (поддерживаются стандарты G. DMT и G.Lite (соединение на меньшей скорости без использования сплиттера).
Для настройки модема необходимо воспользоваться инструкцией производителя, либо с помощью приложенной краткой инструкции (если имеется на ваш модем).

3.Настройка PPPoE подключения с Интернет на компьютере
Для настройки PPPoE смотрите прилагающуюся инструкцию к модему и для вашей операционной системы.
